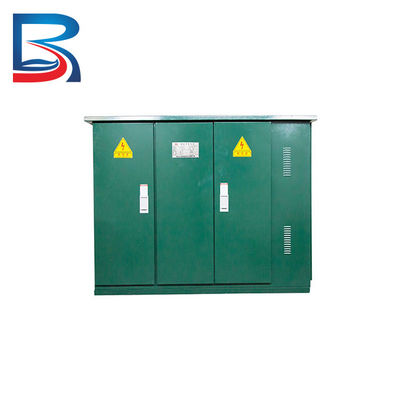

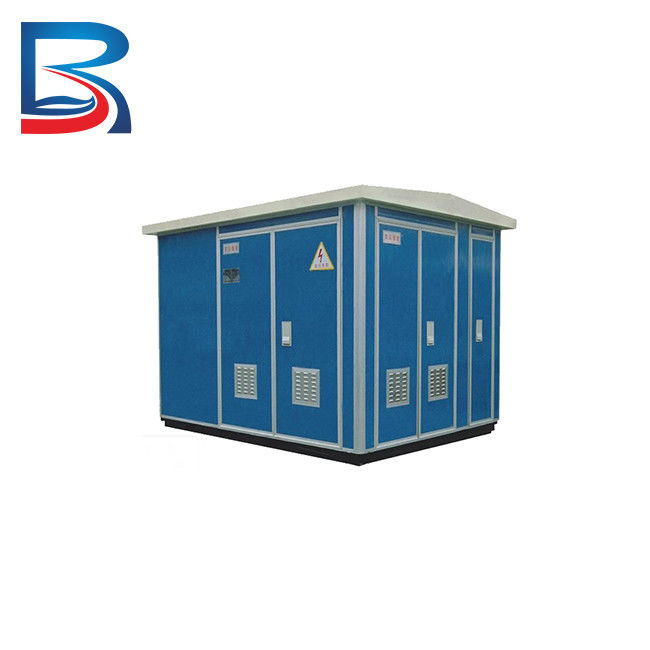

Subestación del transformador del acuerdo de TNB para el ferrocarril y la carretera

Tipo al aire libre interior subestación del acuerdo de TNB para el ferrocarril y la carretera

Descripción de producto

Una subestación encajonada (designada un “submarino de la caja” para corto) es un conjunto completo compacto de equipo de la distribución de poder que combine el dispositivo de distribución de alto voltaje, los transformadores de la distribución, el dispositivo de distribución de baja tensión, el equipo medidor de la energía, y los dispositivos de la remuneración de poder reactivo en uno o de varias cajas según cierto esquema de conexión.

Es conveniente para el uso en sistemas trifásicos de la CA 10/0.4KV como medio para poder de distribución a lo largo de líneas y para la distribución. Comparado a las subestaciones encajonadas europeas de la misma capacidad, las subestaciones encajonadas americanas tienen una estructura más razonable. Las subestaciones encajonadas europeas instalan el transformador y el equipo eléctrico de alto voltaje ordinario en la misma cáscara del metal, que da lugar a una temperatura alta en el compartimiento del transformador, haciendo la disipación de calor salida difícil y de afectación.

Además, las subestaciones encajonadas europeas utilizan los interruptores y los fusibles de alto voltaje ordinarios de la carga, y el dispositivo de distribución de baja tensión en la caja, dando por resultado dimensiones más grandes. Las subestaciones encajonadas americanas son diferentes de subestaciones encajonadas europeas en estructura. De la perspectiva de la disposición, el compartimiento de baja tensión, el compartimiento del transformador, y el compartimiento de alto voltaje no se arreglan en una T-forma sino en una forma cruzada. De una perspectiva estructural, este tipo de subestación encajonada se divide en dos porciones: el delantero y trasero.

La parte delantera contiene los intervalos de la operación del voltaje del cielo y tierra, incluyendo bloques de terminales del voltaje del cielo y tierra, las manijas de funcionamiento del interruptor de la carga, el voltaje sin carga que regula los interruptores seccionales, los fusibles enchufables, los indicadores de nivel de aceite, el etc. La parte posterior es el tanque de aceite y el radiador, en el cual se colocan la bobina del transformador, la base de hierro, el interruptor de alto voltaje de la carga, y el fusible. Los pararrayos también utilizan los pararrayos inmersos en aceite del óxido de metal. El transformador elimina las almohadas del aceite y utiliza un tanque de aceite sellado diseñado según el principio de volumen constante del hueco del petróleo y gas, con el tanque de aceite y el radiador expuestos al aire, haciendo la disipación de calor fácil.

El disyuntor de baja tensión utiliza un disyuntor plástico de la cáscara como el triturador principal y el disyuntor saliente. Debido a su estructura simplificada, a la huella y al volumen de este tipo de subestación encajonada se reducen grandemente. Debido a su puerta tamaño pequeño y unilateral, su huella requerida es solamente 1/4 el de una subestación encajonada europea, y su volumen es solamente 1/5 a 1/3 de una subestación encajonada europea de la misma capacidad.

Las subestaciones encajonadas americanas utilizan los fusibles para proteger los disyuntores automáticos del aire del lado de alto voltaje y de la cáscara plástica para proteger el lado de baja tensión, que es lo mismo que el método de la protección usado en transformadores chinos de la distribución 10kV. Los fusibles de alto voltaje protegen faltas internas en transformadores, mientras que los disyuntores automáticos del aire protegen la línea lateral de baja tensión sobreintensidad de corriente, cortocircuito, y faltas del undervoltage. Las desventajas de subestaciones encajonadas americanas son que el interruptor de la carga está sumergido en el aceite, que hace el aceite ser carbonizado y ser descompuesto por los arcos, produciendo los gases dañinos tales como acetileno, que disminuyen funcionamiento y han causado accidentes.

Además, no hay puntos de desconexión visibles, haciéndolo incómodo para el mantenimiento. Puesto que la protección de baja tensión y los métodos medidores usados en los E.E.U.U. son diferentes de ésas usadas en China, las subestaciones encajonadas americanas no vienen con la protección y la medición de baja tensión.

Para cubrir las necesidades de usuarios nacionales, produjo nacionalmente subestaciones encajonadas se equipan de los gabinetes de distribución de baja tensión en el lado de baja tensión. Porque las subestaciones encajonadas se exponen para dirigir la luz del sol por largos periodos, afecta a la disipación de calor de los disyuntores plásticos de la cáscara, haciéndolos incapaces de desconectar correctamente cargas y las corrientes del cortocircuito, que pueden llevar a las faltas laterales de alto voltaje.

Especificación

Perfil de compañía

1. Chongqing Bosun Electrical Co. , El Ltd. fue establecido en 1996, localizado en Banan District Chongqing China, con el transporte conveniente, cubre un área de 8.000 metros cuadrados.

2.Devoted en la investigación y desarrollo, la fabricación, la instalación, y las ventas de conjuntos completos de dispositivo de distribución del voltaje del cielo y tierra y de equipo del control de 40.5kV a 0.22kV.

3.more que 20 certificados de CCC/CQC, cumplen los requisitos del nivel más alto de la protección de IP65 y el ambiente de la altitud de 4500 metros, consigue el GB/T19001: /ISO9001 2016: certificación 2015 del sistema de gestión de la calidad,

departamento completo del desarrollo de productos 4.A, equipo de diseño.

clases 5.Various de diseño de la construcción y de la fabricación del producto usando sistemas informáticos mecánicos y eléctricos especializados del ordenador del cad del diseño.

vigilancia 6.Complete, medición, y equipo de prueba para asegurar la alta calidad de los productos.

cadena de producción 7.Complete incluyendo el equipo de proceso del CNC, equipo de soldadura, y levantamiento del equipo requerido para la producción del gabinete, del equipo de doblez de la barra de distribución, estañando el equipo, las herramientas eléctricas, y el otro equipo de producción de la asamblea requerido para la producción completa de la asamblea.

8.More que 10 patentes de la invención del producto y patentes modelo para uso general.

servicio 9.Excellent basado en el lema “calidad primero, cliente primero, supervivencia con la calidad, desarrollo con el servicio, mejora continua.”

Material

la puerta de gabinete 1.The adopta un proceso biselado doble del borde, que aumenta la fuerza estructural del mismo material en el 50%.

los agujeros todos de la instalación 2.The se hacen usando un proceso de sellado y que estira de múltiples capas, por el cual reduce la situación de desplazamiento del alambre más el de 80%.

los agujeros de la entrada 3.The y del mercado adoptan una estructura compuesta de los agujeros de la precipitación y de las perforaciones rectangulares, que se pueden seleccionar fexiblemente durante la instalación in situ.

la caja 4.The adopta un proceso plegable doble, que aumenta la fuerza estructural del mismo material en el 50%.

el circuito de control 5.The adopta un diseño compuesto de depuración y de modo de la protección contra los incendios, grandemente reduciendo la quema del equipo de la bomba de la fan y de agua diseñado para la protección contra los incendios durante el depuración.

Ventajas

calidad 1.Excellent

servicio de 2,24 horas

diseño 3.Professional

técnica 4.Advanced

entrega 5.Rapid
